(Гидродинамическая муфта — Гидравлическая муфта — Турбомуфта — Регулируемая муфта — Регулируемая гидромуфта)

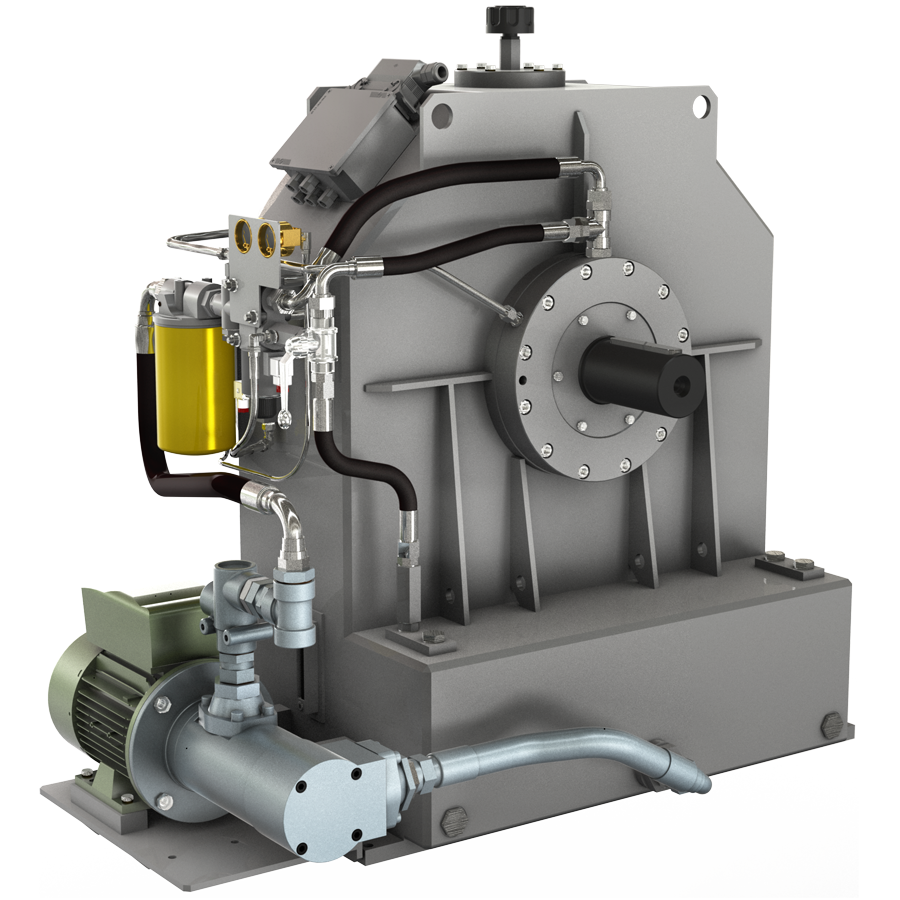

Серия KPTB — это гидродинамическая муфта (гидромуфта) с регулируемым заполнением, спроектированная как вариатор скорости или как пусковой механизм. KPTB имеет наружный питательный насос и дистанционно управляемый электроклапан с положениями ON-OFF. Когда клапан в позиции ON происходит питание гидромуфты маслом, когда переключаем в позицию OFF происходит быстрый слив масла через периферийные отверстия. Усиленная смазка подшипников, в обоих случаях, предусмотрена.

Масляный насос может работать через клапан потока масла или от двигателя с ЧРП, что позволяет муфте KPTB быть регулируемым приводом.

Муфты KPTB подходят для мощностей вплоть до 1700 кВт, в качестве пусковых механизмов и до 600 кВт как вариаторы скорости.

Входные и выходные валы могут быть соединены с электродвигателем и приводом машины посредствам упругой или эластичной муфты.

Стандартные аксессуары включает: питающий масленый насос, масленый фильтр с датчиками давления и температуры, электро клапан, реле температуры масла, индикатор уровня масла, клейменную коробку с разъемом.

Дополнительные аксессуары включают: теплообменник вода-масло, клапан быстрого опорожнения, шкив на выходе, упругая и эластичная муфта, карданный вал и электрический щит управления.

Доступны специальные версии для работы при низких температурах и взрывозащищенное исполнение.

ХАРАКТЕРИСТИКИ

Гидродинамическая муфта с регулируемым заполнением позволяет отсоединять двигатель при нагрузке, что дает следующие преимущества:

  • запуск двигателя вхолостую
  • плавный пуск который возможен при номинальном токе электродвигателя, при полном контроле процесса запуска
  • защита от ударов и перегрузок
  • гашение вибраций
  • высокая радиальная несущая способность (KPTE)
  • отсутствие скольжения ремня
  • дистанционное управление посредством электроклапана
  • позиционирование загрузки
  • насос питания, масляный фильтр и электроклапан установлены снаружи для облегчения обслуживания
  • увеличенный срок службы, благодаря отсутствию трущихся деталей
  • точность установки заданной скорости

ОБЛАСТЬ ПРИМЕНЕНИЯ

  • мельницы, дробилки, дробилки древесины, точильщики, шредеры
  • ленточные конвейеры
  • поршневые и центробежные насосы, компрессоры
  • судовые двигатели
  • генераторы
  • центрифуги, вентиляторы и воздуходувки
  • миксеры

Как регулируемый привод:

  • центробежные насосы и компрессоры
  • вентиляторы и воздуходувки
  • ленточные конвейеры

АКСЕССУАРЫ

MPCB

Использование MPCB для контрольных панелей муфт серий KPTB и KSL, спроектированный и произведённый компанией Transfluid, с запатентованным программным обеспечением Transfluid, даёт возможность организовать следующие функции:

  • Мониторинг скорости входного и выходного валаов гидромуфты
  • Мониторинг всех параметров гидромуфты
  • Передача рабочих и аварийных сигналов на главный щит управления
  • Организация блокировки логики
  • Переключение между локальным и удаленным управлением гидромуфты

ПРИМЕРЫ ПРИМЕНЕНИЯ НАШЕЙ ПРОДУКЦИИ

KPT

Часть конвейерной системы для транспортировки угля к котлу электростанции.
Система предусматривает несколько гидромуфт; даже для систем с двойным приводом.
Для того чтобы сделать систему более компактной и проще в установке, питающий насос, теплообменник и насос системы смазки были установлены на муфту KPT.
Для этого приложения был установлен электрошкаф для плавного пуска и контроля крутящего момента.

13 KPT

Многоступенчатый насос для снежной пушки.
Муфта EKPT была разработана для установки на 2 полюсной электродвигатель. Она прикреплена непосредственно к фланцу B5/B3.
В результате решения получилось очень компактным и простым, где муфта используется в качестве регулятора скорости (передаточное число 4:1)

15 KPT

Многоступенчатый насос для снежной пушки.
Муфта KPT в исполнении «вал – вал» была разработана для 2 и 4 полюсных электродвигателей.
В этом приложении соединение между электродвигателем и приводным оборудованием было сделано через зубчатые муфты.
Система используется в качестве регулятора скорости (передаточное число4:1).
Производительность, прочность, надежность, простота в обслуживании и длительный срок службы делают муфты серии KPT идеальными для сложных приложений.

21 KPT

Система для работы измельчителя при производстве цементных блоков.

24 KPT

Регулятор скорости центробежного насоса для печи. Муфты KPT могут использоваться для изменения скорости насосов и вентиляторов.
В этом приложении KPT был выбран в качестве альтернативыЧРП, для исключения наводок от индуктивной печи, что позволлилоподключить электродвигатель напрямую к электросети. Обслуживание может быть выполнено без привлечения высококвалифицированного персонала.
Гидромуфта позволяет изменять скорость с плавными переходами, поглощая пики крутящего момента и рассеивая перегрузки, позволяя увеличить срок службы приводному механизму и снизить эксплуатационные затраты.
Эта муфта KPT используется в качестве регулятора скорости для мощности вплоть до 500 кВт.
Свыше 500 кВт Transfluid может предложить модель серии KSL.
Компании Transfluid удалось расширить свою «базу знаний» за счет применения своей продукции в различных отраслях, что позволило расширить опыт применения нашей продукции, которой мы можем передать нашим клиентам.
Ассортимент аксессуаров для серии муфт KPT включает в себя:

  • реле давления
  • термореле
  • индикатор уровня масла
  • теплообменник для масла
  • воздушный или водяной
  • клапаны быстрого опорожнения
  • переменное заполнение
  • фланцы для карданного вала
  • шкивы
  • электрошкафы и упраление

Для быстрой установки и ввода в эксплуатацию возможна установка целой системы с управлением на оборудовании или проводным пультом.

29 KPT

Привод молотковой мельницы для металлодробилки.
