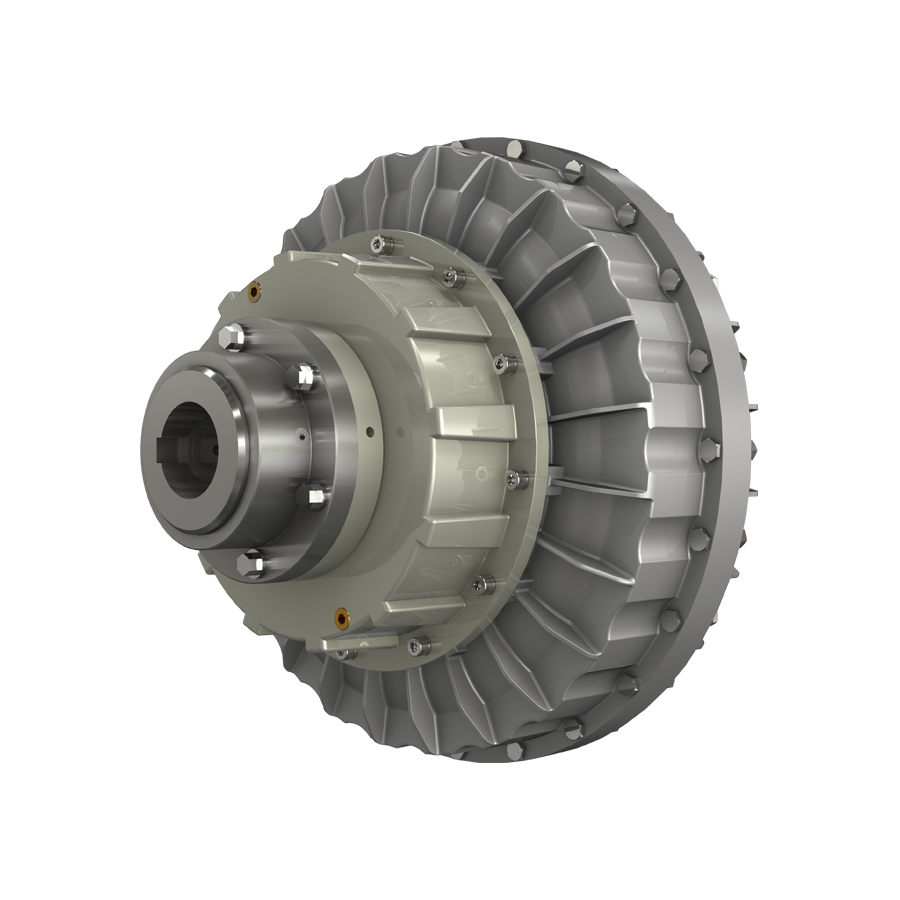

Гидродинамическая муфта серии К с постоянным заполнением, состоящая в сущности из трех конструктивных элементов:

  1. Внутреннее лопаточное колесо, соединяемое непосредственно с валом двигателя, выполняет функцию насоса
  2. Внешнее лопаточное колесо, соединяемое с ведомым валом, выполняет функцию турбины
  3. Крышка, соединенная посредством фланцев с внешним лопаточным колесом, с маслонепроницаемым уплотнением

Два первых элемента могут вместе работать как насос и/или турбина.

ФУНКЦИОНИРОВАНИЕ

Муфта Transfluid – это гидрокинетическая трансмиссия.

Оба лопаточных колеса ведут себя, так же как центробежный насос и гидравлическая турбина. Когда в насос гидромуфты поступает кинетическая энергия двигателя (в основном, электрического и дизельного), масло, находящееся в гидромуфте, под действием центробежных сил, движется к периферии, и далее под скоростным напором насоса поступает на лопатки турбины. При этом поглощается кинетическая энергия, образуя крутящий момент, равный крутящему моменту на входе, и раскручивается выходной вал. Оба лопаточных колеса не имеют механического сцепления, т.к. между ними имеется осевой зазор. На производительность влияет только разница скорости (скольжения) между насосом и турбиной.

Скольжение — это основной фактор, определяющий функционирование гидромуфты, без которого не было бы передачи крутящего момента.

Формула для скольжения, из которого потеря мощности может быть выведена следующим образом:

Скольжение %= (обороты вх. – обороты вых./вх.обор.) х100

В условиях нормальной нагрузки скольжение может варьироваться от 1,5% (при больших мощностях) до 6% (при маленьких мощностях).

Гидромуфты Transfluid следуют основным законом всех центробежных машин:

  1. Передаваемый крутящий момент пропорционален квадрату частоты вращения на входе гидромуфты
  2. Передаваемая мощность пропорциональна кубу частоты вращения на входе гидромуфты
  3. Передаваемая мощность пропорциональна пятой степени наружного диаметра лопаточных колес.

Муфты серии K работают с использованием масла, но они также могут работать с использованием воды (поставляются по запросу).

Муфты серии К также доступны в соответствии с сертификатом ATEX, директивой 94/9 / EC, охватывающей все категории.
